測量熱電阻(PT100、CU50)溫度傳感器信號，通過RS485通信或模擬量變送輸出。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等，輸出的模擬量與測量溫度成正比。電源輸入范圍DC9~36V，電源，輸入信號，RS485通信，模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。
測量熱電阻(PT100、CU50)溫度傳感器信號，通過RS485通信或模擬量變送輸出。RS485通信接口，采用標準的modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。模擬量變送輸出，模擬量可選DC4-20mA,DC0-20mA,DC0-5V,DC0-10V等，輸出的模擬量與測量溫度成正比。電源輸入范圍DC9~36V，電源，輸入信號，RS485通信，模擬量變送輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。

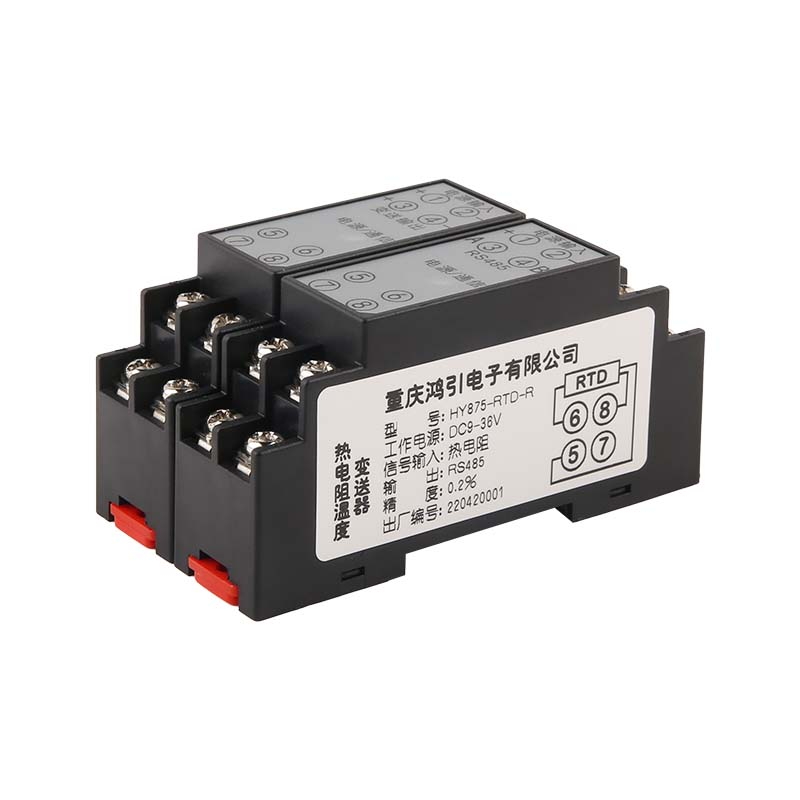

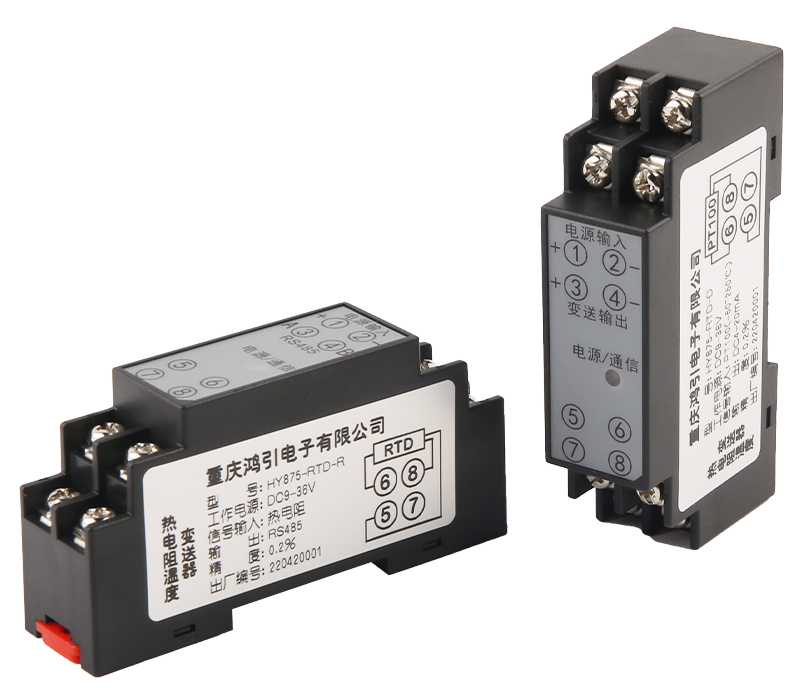

型號 | RS485通信：HY875-RTD-R 模擬量變送：HY875-RTD-D |

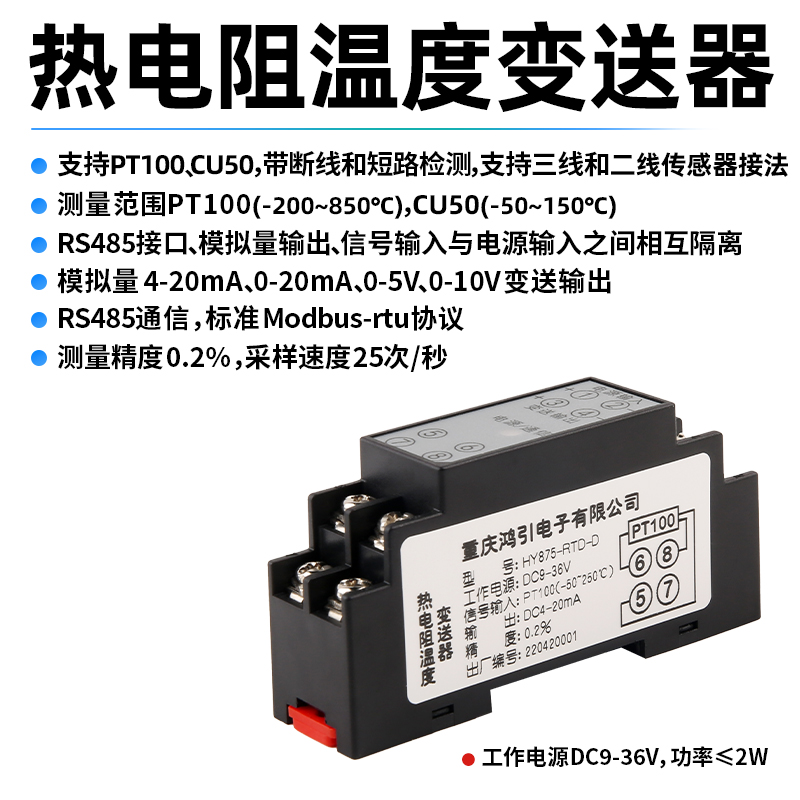

輸入信號 | 支持PT100，CU50，帶斷線和短路檢測，支持三線和二線傳感器接法 |
測量范圍 | PT100：-200~850℃；CU50：-50~150℃ |
測量精度 | 0.2% |
采樣速度 | 25次/秒 |
通信接口 | RS485 |
通信協議 | Modbus-rtu，支持03H,04H,06H,10H命令 |
波特率 | 2400,4800,9600,19200,38400,57600,115200 |
奇偶校驗位 | 無校驗，奇校驗，偶校驗 |
模擬量變送輸出 | 可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等 |
電源通信指示燈 | 上電后指示燈常亮，接收到一幀命令閃爍一次 |
工作電源 | DC9-36V，功率≤2W |
工作溫度 | -20~65℃ |
隔離電壓 | 2KV，RS485接口、模擬量變送輸出、信號輸入與電源輸入之間相互電氣隔離 |
安裝方式 | 35mm導軌安裝 |
外形尺寸 | 95X25X47mm |
模擬量可選DC0-20mA,DC4-20mA,DC0-5V,DC0-10V,DC1-5V,DC2-10V等，模擬量輸出，溫度傳感器輸入，電源之間相互電氣隔離。模擬量輸出與測量溫度成正比，具體的輸入輸出對應關系，出廠前根據用戶要求設置好。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。
下表為支持的modbus-rtu協議功能碼：
功能碼 | 功能說明 |
03H、04H | 讀測量值，參數設置值 |
06H | 修改參數 |
10H | 修改參數 |
地址 | 項目描述 | 數據類型 | 說明 |
0 | 溫度值 | Short | 有符號整數，保留1位小數，單位℃ |
100 | 輸入信號類型 | UShort | 0:PT100;1:CU50 |
101 | 傳感器電阻誤差補償值 | Short | 范圍:-500~500，單位0.01Ω，出廠值為0 |
2048~2049 | 溫度值 | float | Float表示，IEEE754格式，單位℃ |
7166 | 通信參數充許修改寄存器 | Short | 寫入ccaaH使能充許修改通信參數 |
7167 | RS485地址 | Short | 范圍:1~247 |
7168 | RS485波特率 | Short | 范圍:0~6(對應2400~115200) |
7169 | RS485數據格式 | Short | 范圍:0~3 |
說明：
(1) 假如讀出溫度整數表示的整數值是347，代表溫度為34.7℃。當讀出的溫度值大于熱電阻的測量范圍，說明沒有熱電阻輸入或處于斷線狀態；當讀出的溫度值小于熱電阻的測量范圍，說明熱電阻輸入處于短路狀態。
(2) float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。
(3) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。
(1) 讀溫度值，整數格式，溫度值為300.0℃，RS485地址1：
上位機發送：01 03 00 00 00 01 84 0A
變送器回應：01 03 02 0B B8 BF 06
(2) 讀溫度值，float格式，溫度值為300.0℃，RS485地址1：
上位機發送：01 03 08 00 00 02 C6 6B
變送器回應：01 03 04 43 96 00 00 0F 9B

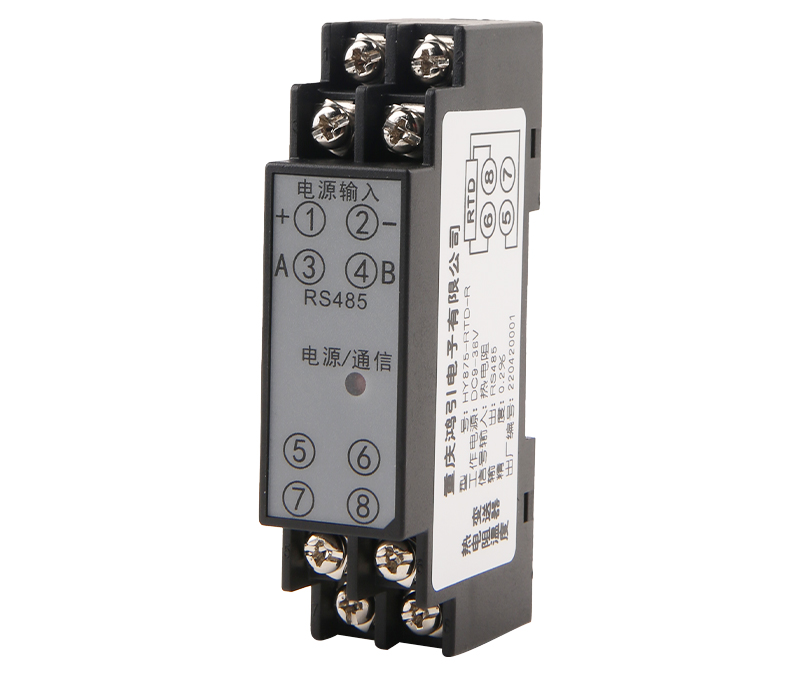

說明：電源輸入范圍為DC9~36V。變送器RS485輸出：3、4腳作為485輸出腳；變送器模擬量輸出：3、4腳作為模擬量輸出腳。RTD為三線熱電阻溫度傳感器，上圖為3線接法，當接二線熱電阻溫度傳感器，5、8腳短路，接熱電阻其中的一根線，另一根線接6腳。
